CHF 0.50Preiseinheit per Stk

limitierter Sonderpreis

Artikel ID: 2943
Lagerbestand: 4 Stk.
Grösse: 40x23x1.6mm

BeschreibungNeuentwicklung zu Sonderpreis, benötigt noch externe Teile!
Platine für den Bau einer Konstantstromquelle mit dem IC PT4115 und
bessere Steuerung mit Attiny.

Geeignet für Power Leds bis zu 1.2 Ampere.

Der Nachteil ist immer eine saubere Dimmung auf Null der Leds, das war mit einem Poti auf DIM nicht möglich. Mit dieser Platine integriert man einen günstigen Attiny plus LDO 5 Volt Regler mit dem PT4115. Das Ergebnis ist Super, die Led kann bis zu einem Glimmen gedimmt werden.

Die Möglichkeiten der Steuerung ist vielfältig, zB. mit einem Encoder, direkt vom PC mittels UART, auch der Touchsensor TTP223 ist einfach.
Man kann alles an Sensoren benutzen die es gibt und mit dem MCU verbinden.

Diese Punkte fehlen noch:
Widerstand von DIM zu GND ca. 10K (unterdrückt das flimmern beim Starten oder Flashen)
Anschluss 5 Volt (für das Anschliessen von 5Volt Sensoren)
Arduino Programm vorhanden!

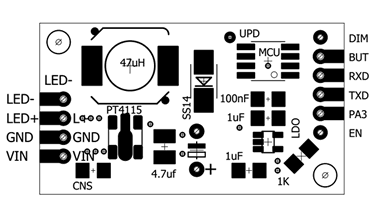

Ansicht Platine

Technische Daten:

Spannung: 6 - 24 Volt
Strom max: 1,2 Ampere
Dim Frequenz : 100Hz - 20kHz
